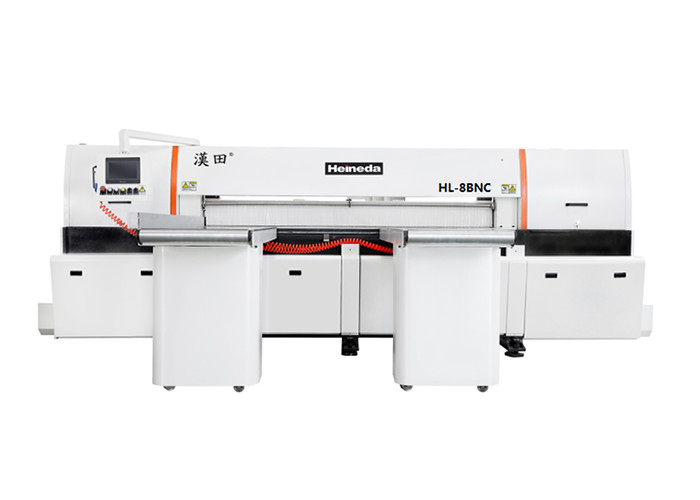

La cortadora automática de la sierra de la longitud de corte 2600m m automatizó los HL - 8BNC

Máquina que asierra automática de HL-8BNC para el tablero plástico del tablero compuesto

Descripción

Modelo: Cortadora automática de la sierra de HL-8BNC

▲El HL representa el modelo automático completo de la cortadora de la sierra de Heineda Company.

▲8 representa el tamaño de la máquina que asierra, 8 pueden ser sawd por una anchura de 2600 milímetros.

▲BNC representa este cortador de la sierra para el modelo completamente automático.

Este aparato se puede aplicar a aserrar de las placas de cobre, de los paneles compuestos, de las placas plásticas, del etc.

Especificaciones técnicas y parámetros

Características mecánicas

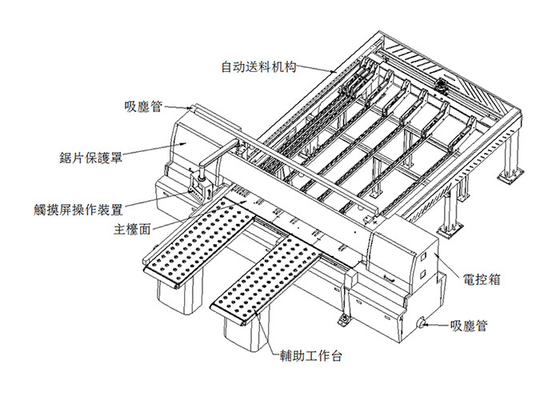

(1) esta máquina se compone de los componentes principales siguientes

a. Pantalla táctil del cuerpo principal D. del equipo | Panel de control G. Floating Station

b. Hoja de sierra total del sistema de enfriamiento del sistema que prensa E.H.

Banco de trabajo de alimentación de F. Main del dispositivo de C. Automatic

(2). Estructura componente principal y otra

a. Cuerpo principal del equipo

El cuerpo principal del equipo se compone de un bastidor principal, una cabeza de la tinta, un mecanismo que viaja del jefe, una hoja de sierra que afianza el mecanismo con abrazadera, y similares.

(i) anfitrión

El marco principal adopta un proceso de soldadura y se suelda después de volver.

(ii) puede ser levantado

La elevación principal se diseña con la parte superior y baja las dobles caras paralelas (la plata de Taiwán), a través del jefe constante de la elevación del sistema hydráulico, al cortar, el aserrar de las sierras en la exhibición puede cumplir los requisitos que asierran de diversos gruesos mientras que alcanza las sierras materiales, allí es también un recurso, que aumenta la vida de servicio de la hoja de sierra. El eje utiliza una caja completamente incluida del eje, tres transportes de alta velocidad (que llevan las marcas son SKF/NSK), y reduce el golpeo del eje. La caja del eje se ha añadido al aceite lubricante durante la instalación, y el aceite lubricante no se requiere en el plazo de 1 año. La transmisión del eje se utiliza en una transmisión de la multi-cinta.

(iii) mecanismo principal de la máquina

El motor servo adoptado por el mecanismo que viaja principal, la impulsión del estante de engranaje, y combina el superior y un diseño paralelo más bajo del carril de la doble cara, reduciendo con eficacia la inercia principal de la cabeza, aumenta el funcionamiento liso del movimiento que asierra, y reduce con eficacia el cambio de la roca móvil para alcanzar la precisión recta del mejor corte. El resbalador del carril del alambre utiliza un resbalador a prueba de polvo (la marca en línea Taiwán del carril, y ha concentrado el suministro de petróleo. La velocidad de Stepless de la cabeza y de la hoja de sierra, según la producción real se puede ajustar a través del botón en la pantalla táctil, y se ajusta la velocidad de la hoja de sierra.

(iv) hoja de sierra que afianza el mecanismo con abrazadera

El reborde doble se utiliza conjuntamente con la nuez, y la nuez se aprieta para apretar la nuez, cierra la hoja de sierra, que es conveniente y rápida.

b. Sistema que prensa total

El avión dos-cilindro-conducido del estante de engranaje que desliza la estructura, la forma piezoeléctrica integral de la cubierta, de la precipitación superior, el nivel material se pone en la tabla, mientras que asegura el piezoeléctrico síncrono, la pequeña hoja es más exacta aserrado. El papel de prensar total es bueno, y se reduce el ruido, que mejora grandemente la seguridad del proceso que asierra entero. La cortina del polvo de la máquina está instalada fuera de la cubierta de la prensa, que reduce grandemente salida del polvo.

Dispositivo de alimentación de C. Automatic

Se utiliza el dispositivo automático de la alimentación de la abrazadera del trabajo, y los carriles bilaterales de la abrazadera del trabajo se componen de la estructura soldada con autógena del haz de acero. El servo conduce el engranaje doble y la impulsión del estante en la línea linear (Taiwán), y de una manera dos-alineada con una exactitud magnética del alcance de la rejilla, hasta 10 metros por minuto. Si se hace la sierra aplanada de la hoja, mientras los datos que asierran se fijen en la pantalla táctil, no es necesario cortar el cuchillo en el cuchillo a través del operador, y la eficacia de la producción se puede utilizar continuamente. El marco de alimentación es seguro y puede conducir operaciones materiales no menos de 2 toneladas. El tenedor de la carga se hace de un rodillo del poliuretano del multi-grupo, que es conveniente para el movimiento material.

d. Pantalla táctil | Panel de control

El sistema eléctrico adopta el diseño del panel de control y de la pantalla táctil, fácil actuar, eficacia alta. Fije cada botón de función en el panel de control para facilitar la operación del operador. Todos los botones del control son intuitivos en pantalla táctil, y pueden realizar operaciones relacionadas a través de los botones de función en la pantalla táctil. Al mismo tiempo, HL-8BNC también utiliza un diseño del puesto de trabajo, seleccionando un puesto de trabajo en la pantalla táctil, mientras esté fijado aserrar de una longitud de hoja del lote y sawings, al lado de la hoja, después de la prensa el funcionamiento en la pantalla táctil. La posición del ciclo que asierra permanece fuera de la longitud de la longitud de hoja, que no sólo disminuye el ciclo que asierra, pero también mejora la eficacia que asierra de la hoja del lote.

e. Sistema de enfriamiento

Se utiliza para la temperatura normal, ahorro de energía y respetuoso del medio ambiente, soplando a través de la boca a la hoja de sierra, refrescándose.

f. Tabla principal:

El espacio de trabajo principal es cromo plateado, y la fricción entre el material y la encimera también se reduce en el caso del aumento de la durabilidad.

G. Floating Station:

1. Tamaño flotante del banco de trabajo: 1800 milímetros X600 (largo) milímetro (anchura) X2.

2. La superficie de la tabla flotante se equipa de una pluralidad de ruedas universales del poliuretano, y el operador puede promover fácilmente el material en la tabla, y evita que la hoja rasguñe. Criterios del juicio del rasguño: No hay tacto obvio. La referencia específica puede ser referida en enero de 2016 (el material de placa producido por las compras, este tablero es ahorrado actualmente por la compra). Si la hoja puede ser rasguñada, los tambores o el equipo de la transformación serán substituidos hasta que no se deseche.

h. Pedazo de la hoja de sierra:

El tanque del polvo de la hoja de sierra es un caucho que raspa.

▲Garras que cruzan:

1. Configuración estándar de la cantidad del clip del trabajo: 8 clips mecánicos.

2. Cada atasco se equipa de un cilindro con un método de la palanca, y cuando se tira el objeto de trabajo, es posible asegurarse de que el material del trabajo afianza la hoja con abrazadera. Cuando el antedicho, el mandíbula se mueve a la tabla delantera, afianzando la hoja con abrazadera, los movimientos al revés, y disminuye la operación.

I. requisitos especiales para los clientes:

1. Usted puede instalar el mecanismo del límite para evitar que el operador fije un error en la posición del corte de la cuchilla.

2. La colocación posterior se cambia para montar, no un integral.

3. La rueda externa del cambio utiliza el poliuretano material, tal como rasguño de la hoja, continuará substituyendo otras ruedas materiales de la alimentación o modificará el equipo hasta que la hoja no se deseche.

4. El dispositivo necesita asegurar exactitud, se recomienda para reducir el método de control del salto radial de la cuchilla y el cambio en el dispositivo de la alimentación. El eje batió el ± 0,01 milímetros (de axial); la superficie del extremo del reborde es el ± 0.03m m.

5. El resbalador de la alimentación del eje se concentra en el tubo de aceite que se pondrá en el tubo de aceite.

6. El gabinete de control eléctrico resuelve IP54, estaciones de la válvula neumática, y las estaciones hidráulicas de la válvula necesitan ser a prueba de polvo.

7. El polvo que recoge el dispositivo en el tanque del polvo necesita ser optimizado para asegurar el efecto óptimo de la eliminación del polvo.

8. Instale el gancho de la instalación de la escopeta de aire comprimido.

9. La velocidad de viaje se puede ajustar, usando una tarifa serva, ajusta el paso del documento, y el botón controla la velocidad de alimentación de 0,9 m/mínimo.

10. Aumente la función de la cuenta del PLC. (Expediente el número de cortadores de la sierra)

Exhibición del producto

Estándar mecánico

Los componentes importantes califican la lista modelo (aquí solamente para la referencia, específico según control eléctrico)

Lista de piezas consumible

Observaciones: El precio es pago corriente, y la transacción real cambiará con fluctuaciones del mercado.
