Datos del producto:
Pago y Envío Términos:
|
| Modelo: | HL - 6BNC | La tubería vio el motor: | 15KW |
|---|---|---|---|
| Strust vio el diámetro: | Ø460mm | Velocidad anticipada: | Aprisa 9 m/minuto |
| Motor de alimentación automático: | CA 2KW | Velocidad posterior: | Aprisa 17 m/minuto |
| Presión de aire: | ≥5.0 kilogramo/cm2s | Forma de la máquina-herramienta (altura del × de la anchura del × de la longitud): | × 1970m m del × 5890m m de 4700m m |
| Resaltar: | Máquina automática 1600m m de la sierra del panel,máquina automática de la sierra del panel 15kw |
||

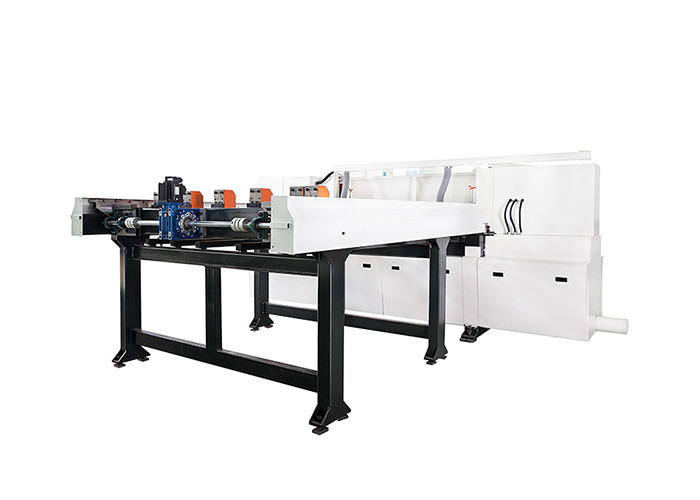

HL - la máquina que asierra de la placa de aluminio automática 6BNC puede cortar la placa de cobre
Descripción
1. Resumen de la máquina-herramienta
Nombre de la máquina: Máquina que asierra de la placa de aluminio automática
Modelo: Máquina que asierra de la placa de aluminio automática de HL-6BNC
▲El HL representa el modelo de la máquina que asierra de la placa de aluminio en Heineda.
▲6 representa el tamaño de la cortadora de aluminio de la sierra, 6 se pueden aserrar 1600 milímetros.
▲B representa el jefe de este modelo.
▲El NC representa esta unidad es un modelo completamente automático.
El pedazo que asierra de la máquina se utiliza como hoja de sierra circular, que tiene una alta eficacia que asierra, una velocidad rápida, un ahorro de la energía, una sierra, un estrecho, un etc. La sierra principal de la placa de aluminio en una gama del grueso es particularmente conveniente para las diversas placas de aluminio de la placa, y la sierra embrionaria moldeada. corte.
Este dispositivo es también conveniente para aserrar de la placa de cobre, de la placa compuesta, de la placa plástica, del etc.
(1) esta máquina se compone de los componentes principales siguientes
a. Cuerpo principal C. del equipo. Sistema eléctrico total del sistema que prensa E.
b. Sistema de enfriamiento de alimentación automático del dispositivo F. del banco de trabajo D.
(2). Estructura componente principal y otra
a. Cuerpo principal del equipo
El cuerpo principal del equipo consiste en cuatro porciones: el marco principal, un mecanismo levantado, un mecanismo que camina de la cabeza, una hoja de sierra que afianza el mecanismo con abrazadera.
(i) anfitrión
El marco principal adopta un proceso de soldadura, que se suelda después de recocer, y se trabaja a máquina el superficie-superficie principal de modo que su superficie sea plana.
(ii) puede ser levantado
La elevación de la cabeza de la cabeza se diseña con un carril paralelo de la doble cara, y una cabeza elevadora lisa del sistema hydráulico para cubrir las necesidades que asierran de diversos gruesos.
(iii) mecanismo principal de la máquina
El impulsado por motor flexográfico por el mecanismo que viaja de la cabeza, la impulsión del estante de engranaje, y combina el diseño a la izquierda e a la derecha paralelo del carril de la doble cara, reduce con eficacia la inercia móvil de la cabeza, mejorar la suavidad del movimiento enorme, y reduce con eficacia la sacudida del cambio del movimiento la precisión recta del mejor corte. La velocidad superior del viaje puede alcanzar 9 m/minuto, y el retratamiento puede alcanzar 17 m/mínimo.
(iv) hoja de sierra que afianza el mecanismo con abrazadera
El reborde doble se utiliza conjuntamente con la nuez, y la nuez se aprieta para apretar la nuez, cierra la hoja de sierra, que es conveniente y rápida.

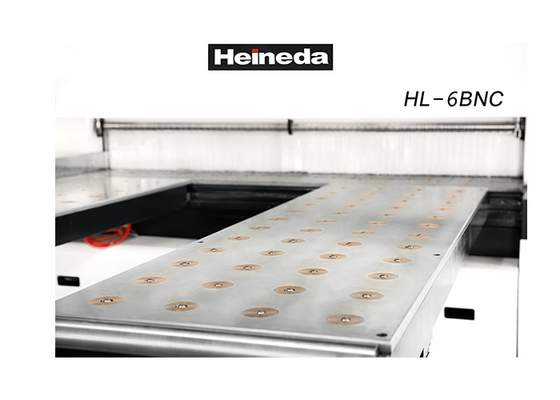

b. Banco de trabajo
El banco de trabajo se diseña para hacer juego el marco del anfitrión, de modo que el operador sea más fácil mover la hoja, ahorrando las hojas de hojas.
C. Sistema que prensa total
Con la presión de la bicicleta, se actúa la forma piezoeléctrica total de la cubierta, la presión de aire se pone en la prensa superior, el material de hoja de aluminio se pone en la tabla, mientras que asegura prensar, se ata la pequeña hoja, y se toma la pequeña hoja.
d. Dispositivo de alimentación automático
Se utiliza el dispositivo de la alimentación automática, y la alimentación es exacta y conveniente. Si una hoja a granel vio, mientras los datos correspondiente a la entrada de la pantalla táctil, él no sean necesarios cortar el cuchillo vio por el operador.
e. Sistema eléctrico
El sistema eléctrico se diseña con un interruptor independiente de la caja del poder, y la fuente de alimentación es una fuente eléctrica trifásica industrial común, y el voltaje es 380V. Botones independientes en la caja eléctrica, fácil entender. Al cortar, usted necesita solamente poner el material en la mesa y la llave para encender el interruptor del botón. Después de que se active el interruptor del botón, se aprieta la cubierta de la prensa, y el motor principal de la sierra conduce la rotación de alta velocidad de la hoja de sierra, la hoja de sierra está automáticamente por aguas arriba, y después de la posición del viaje, la cabeza se corta en el material. Cuando los extremos enteros del proceso del material del corte, la tubería consideraron paradas del motor, la hoja de sierra traga automáticamente a la parte inferior, y la cabeza se vuelve automáticamente al punto fijo fijado por el puesto de trabajo correspondiente.
f. Sistema de enfriamiento
Utiliza el lubricante para cuchillas vegetal, el aceite ahorro de energía y respetuoso del medio ambiente, forzado por el sistema de enfriamiento, y la niebla que se refresca, efecto del aceite de enfriamiento.
2. Especificaciones técnicas y parámetros principales
Especificaciones técnicas y parámetros
| modelo | HL-6BNC | |
| Longitud de corte | 2600m m | |
| Capacidad que asierra | Anchura del margen | 1600m m |
| Altura que corta máxima | 120m m | |
| Altura expuesta hoja de sierra máxima | 125m m | |
| La tubería vio el motor | 15kw | |
Lista que hace compras importante
| Número de serie | nombre | Origen |
| 1 | motor servo | Japón Panasonic |
| 2 | HMI | Siemens |
| 3 | PLC | Omron |
| 4 | Reductor | Estado de ciudad de Taiwán |
| 5 | Motor | Datong |
| 6 | Componente eléctrico | Schneider |
Entrega de los datos de la gama y del documento de la fuente de la frecuencia
| Anfitrión de la sierra | 1 sistema | |
| Dispositivo de presión | neumático | |
| Alimentador | 1 sistema | |
| Tornillo y cojín de tierra | 1 sistema | |
| Recambios | Un lote (véase la caja) | |
| Instalación in situ | Necesite proporcionar el equipo de elevación y las herramientas comunes, instalación de la dirección del proveedor, necesidad de ayudar | |
| Depuración in situ | Dirección del proveedor | |
| Entrenamiento in situ | Los proveedores son responsables de la operación del equipo, de principios eléctricos, del entrenamiento técnico del mantenimiento necesario del etc. | |
| Aceptación in situ | Ambas partes son responsables | |
| Datos técnicos (entrega con el equipo) | Certificado | 1 copia |
| el manual del usuario | 1 copia | |
| Lista de embalaje | 1 copia | |
FAQ
Q: ¿Es usted fabricante?
: Sí, tenemos nuestra propia fábrica y prometemos ventas directas en un precio competitivo. Recepción para visitar nuestra fábrica en cualquier momento.
Q: ¿Puedo conseguir una máquina según mis propios requisitos?
: Sure.We aceptan el OEM y el ODM.
Q: ¿Esto es la primera vez que utilizo esta clase de máquina, es fácil actúa?
: Hay vídeo de la guía que muestra cómo utilizar la máquina y el libro de instrucciones inglés le envía con la máquina. Si todavía hay tenga cualquier pregunta, nosotros proporcionará la guía libre del professinal para usted hasta que usted podría utilizar la máquina bien.
Si usted no ha encontrado la máquina que usted necesita, no vacile entrarnos en contacto con también. Haremos mejor para darle la mejor sugerencia.
