380V 3 profundidad vertical de acero 580m m de la garganta de la sierra de cinta de la fase que corta 50Hz

La profundidad máxima de garganta de corte de la sierra de cinta vertical VH600 es de 580 mm

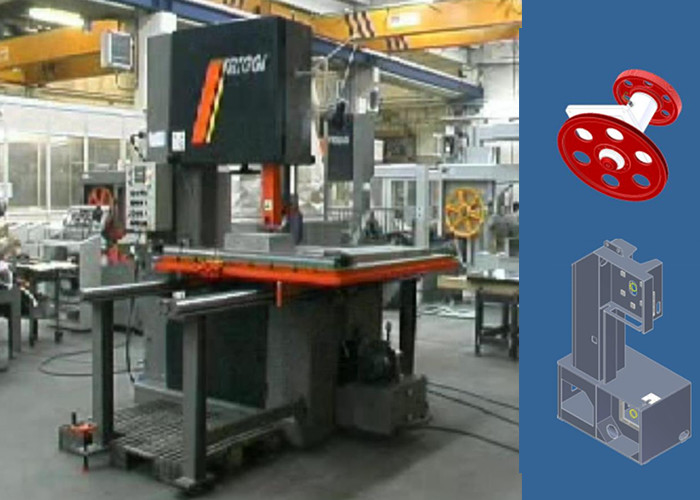

Vista general del equipo
Modelo: Sierra de cinta vertical de alta velocidad VH600
▲ VH representa el modelo de sierra de cinta vertical de la empresa Heineda.
▲ 600 representa la capacidad de aserrado de la sierra
Altura máxima de aserrado Φ400mm;
Ancho máximo de aserrado 600 mm;
La profundidad máxima de la garganta de aserrado es de 580 mm.
Si se agrega una abrazadera dentro del alcance del banco de trabajo, se puede realizar un corte diagonal.

Representaciones de equipos

Los principales parámetros técnicos.

Composición y características del equipo

La sierra de cinta se compone principalmente de un marco de sierra, una base, una rueda de sierra, una pieza de transmisión, un grupo de ruedas guía de cinta de sierra, un transportador de residuos, un sistema hidráulico y un sistema de control eléctrico.

Descripción de las partes principales de la sierra de cinta vertical VH600
La sierra de cinta se compone principalmente de un marco de sierra, una rueda de sierra, una pieza de transmisión, un grupo de ruedas guía de cinta de sierra, un transportador de desechos, un sistema hidráulico y un sistema de control eléctrico.

La parte de la rueda de sierra está hecha de placa de aluminio estirado 7075T6, anodizado duro.Después del procesamiento, se corrige por equilibrio dinámico, con buen rendimiento, altas propiedades mecánicas y puede soportar cargas de alta velocidad y alta tensión.

La parte de transmisión es impulsada por el motor de conversión de frecuencia TECO para hacer girar la polea activa, lo que hace que la cinta de sierra funcione a alta velocidad.El convertidor de frecuencia ajusta la velocidad de la cinta de sierra para controlar las revoluciones de salida del motor, y se muestra en el medidor digital.

El cojinete del juego de ruedas de la cinta de sierra y los cojinetes de las piezas clave están fabricados con productos NSK.

El interruptor de viaje se usa para detectar si la tensión es anormal y la máquina se detendrá automáticamente si la anormalidad es anormal.La rueda pasiva adopta freno electromagnético.Cuando ocurre una anomalía, la presión estable actúa sobre el disco de freno para controlar la rotación de la rueda de la sierra.

La parte hidráulica adopta una estación de bombeo independiente y está controlada por una electroválvula centralizada.Todas las válvulas de solenoide están hechas de productos de Taiwán.Excepto por las partes que deben conectarse con mangueras, todas están conectadas por tuberías de acero para reducir efectivamente la pérdida de presión.

El mecanismo de transmisión de la sierra se equilibra y corrige con precisión para minimizar la vibración y garantizar que la cinta de la sierra no se rompa fácilmente.
La parte guía de la cinta de sierra adopta rodillos de sujeción, uno en la parte superior y el otro, los rodillos están hechos de aleación de acero y se rectifican con precisión después del tratamiento de nitruración superficial, con alta precisión y buena resistencia al desgaste.
El rodillo impulsor del transportador de desechos está diseñado con un eje sólido para garantizar que no se rompa durante el uso normal;el cojinete de rodillos adopta un cojinete sellado de doble cara para evitar la entrada de virutas de aluminio y mejorar la vida útil.

Servicio Heineda
Para los productos producidos por el equipo del contrato, Hantian cooperará con el cliente para identificar y probar la calidad del equipo durante el período de aceptación del equipo.
El establecimiento de almacén de piezas.
Introducción de servicio en planta
Servicio regular gratuito de revisitas
Proyecto completo llave en mano (proceso, gestión, mantenimiento, formación, producción)
Establecer un sistema de mantenimiento de tres niveles.
Servicio gratuito de actualización de software.
Propuesta de anteproyectos de construcción.

Requisitos eléctricos, de gas e hidráulicos del equipo en general

Partes eléctricas
Marca del componente eléctrico 5
Componentes de control electrónico: Omron o Schneider
Requisitos de instalación eléctrica
(1) Interfaz de comunicación reservada para conectar con el control de toda la línea.
(2) Todas las líneas no fijas requieren un diseño flexible.
(3) La conexión eléctrica de las partes mecánicas para el cambio rápido debe ser enchufable.
(4) Los cables deben estar agrupados en la canalización.
(5) Los cables deben estar completamente protegidos para evitar daños.
(6) El motor de arranque y los cables deben conectarse en forma de enchufes.

Requisitos del sistema de control
(1) El equipo debe tener al menos un modo de operación manual y un modo de operación automático.
(2) Las partes móviles deben protegerse entre sí para evitar la colisión del propio equipo.
(3) Las fallas del equipo deben mostrarse en palabras.
(4) El equipo de operación debe estar equipado con un panel de operación.
(5) La interfaz de usuario se muestra en forma de texto.
(6) El modo de operación debe ajustarse mediante interruptores de operación clave.
(7) El ciclo de prueba del producto o el ciclo del equipo es ajustable por el programa y confirmado por el operador del equipo.

requisitos de la ruta de aire
Requisitos de la marca para los componentes del sistema de aire
Componentes de Taiwán Yade Road
Requisitos de instalación del sistema de aire
(1) La conexión entre los componentes neumáticos de los componentes mecánicos que realizan cambio rápido debe ser enchufable.
(2) Las tuberías deben colocarse en paquetes en las ranuras de las tuberías.
(3) La tubería de gas debe estar completamente protegida para evitar daños.
(4) La válvula de aire no se puede colocar en el gabinete de control y debe colocarse en una posición de fácil acceso.
(5) No se permiten fugas en la ruta de aire después de la instalación.
(6) Incluso si solo hay un suministro de aire de 4,5 bar, el sistema neumático debe realizar todas las funciones.

presión del sistema hidráulico
Requisitos de instalación del sistema hidráulico
(1) Los conectores hidráulicos de las partes mecánicas que realizan el cambio rápido deben estar equipados con conectores rápidos.Durante el proceso de cambio de molde, la tubería hidráulica debe estar despresurizada.
(2) Las mangueras hidráulicas están diseñadas para que no se produzca fricción durante la actividad.Si esto no se puede evitar, se deben tomar las medidas de protección adecuadas para las mangueras hidráulicas.
(3) No se permiten fugas en la parte de la tubería del sistema hidráulico.
(4) Evite cualquier posible daño a la manguera hidráulica.
(5) La válvula hidráulica no se puede colocar en el gabinete de control eléctrico y debe colocarse en una posición de fácil acceso.
(6) La estación hidráulica debe estar equipada con indicador de nivel de aceite, filtro, indicador y manómetro de acuerdo con el principio hidráulico.Además, se requiere un dispositivo de cierre que apague el sistema hidráulico durante el apagado para ahorrar recursos;y una función de apagado automático cuando el nivel de aceite es insuficiente.
(7) Proporcionar función de enfriamiento de temperatura de aceite

Preguntas más frecuentes

P: ¿Es usted fabricante?
R: Sí, tenemos nuestra propia fábrica y prometemos ventas directas a un precio competitivo.Bienvenido a visitar nuestra fábrica en cualquier momento.

P: ¿Puedo obtener una máquina según mis propios requisitos?
R: Seguro. Aceptamos OEM y ODM.

P: Esta es la primera vez que uso este tipo de máquina, ¿es fácil de operar?
R: Hay una guía de video que muestra cómo usar la máquina y un libro de instrucciones en inglés que se le envía con la máquina.Si todavía tiene alguna pregunta, le proporcionaremos una guía profesional gratuita hasta que pueda usar bien la máquina.

Si no ha encontrado la máquina que necesita, no dude en ponerse en contacto con nosotros también.Haremos todo lo posible para darle la mejor sugerencia.
