Sierra de cinta VH500 Sierra de cinta vertical de alta velocidad Sierra de cinta vertical

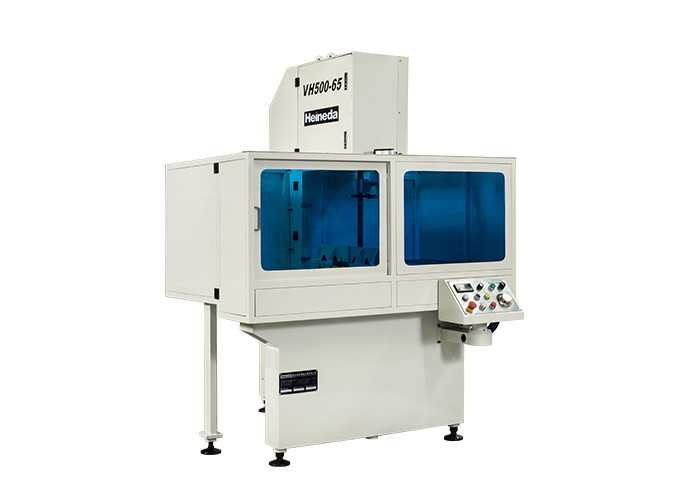

Vista general del equipo
Modelo: Sierra de cinta vertical de alta velocidad VH500
▲ VH representa el modelo de sierra de cinta vertical de la empresa Heineda.
▲ 500 representa la capacidad de aserrado de la sierra
Altura máxima de aserrado Φ400mm;
Ancho máximo de aserrado 500 mm;
La profundidad máxima de la garganta de aserrado es de 580 mm.
Si se agrega una abrazadera dentro del alcance del banco de trabajo, se puede realizar un corte diagonal.
Representaciones de equipos
Los principales parámetros técnicos.
| Nombre del proyecto |
Sierra de cinta vertical de alta velocidad VH500 |
| capacidad de aserrado |
Altura de garganta: 400 mm, Profundidad de garganta: 580 mm |
| Velocidad de la cinta de sierra |
500～2000m/min (regulación de velocidad de conversión de frecuencia) |
| Especificaciones de la cinta de sierra |
34 ancho X 1.1 espesor X5560 largo (mm) |
| Método de tensión de la correa de sierra |
Tensado automático hidráulico |
| Guía de la cinta de sierra |
Sujeción de rodillos ajustable, soporte de acero de tungsteno con respaldo de sierra |
| Especificaciones de la polea de sierra |
Diámetro 630, 7075T651, anodizado duro |
| Especificaciones del arco de sierra |
Soldadura de grupo de placas de acero Q235, tratamiento de alivio de tensión, mecanizado de precisión, con un peso aproximado de 2 toneladas |
|
Motor de cinta de sierra
|
11KW TECO |
| Motor hidraulico |
0,75 KW (Taiwán) |
| Método de enfriamiento de la cinta de sierra |
Sistema de enfriamiento de neblina de aceite a presión de aire casi seco |
| capacidad de aceite hidraulico |
50L (estación hidráulica independiente) |
| requerimientos de energía |
380V X 3 Fases X 50Hz |
| Caja de distribución |
Caja de distribución independiente (IP55), ubicada en el costado de la máquina |
| Caja de operación |
Diseño y frente de la máquina, operado con botones y perillas de control de velocidad |
| Sierra verticalidad |
≤0,5 mm
|
| Planitud de precisión |
≤0,5 mm
|
Composición y características del equipo
La sierra de cinta se compone principalmente de un marco de sierra, una base, una rueda de sierra, una pieza de transmisión, un grupo de ruedas guía de cinta de sierra, un transportador de residuos, un sistema hidráulico y un sistema de control eléctrico.
Descripción de las partes principales de la sierra de cinta vertical VH500
La sierra de cinta se compone principalmente de un marco de sierra, una rueda de sierra, una pieza de transmisión, un grupo de ruedas guía de cinta de sierra, un transportador de desechos, un sistema hidráulico y un sistema de control eléctrico.
La parte de la rueda de sierra está hecha de placa de aluminio estirado 7075T6, anodizado duro.Después del procesamiento, se corrige por equilibrio dinámico, con buen rendimiento, altas propiedades mecánicas y puede soportar cargas de alta velocidad y alta tensión.
La parte de transmisión es impulsada por el motor de conversión de frecuencia TECO para hacer girar la polea activa, lo que hace que la cinta de sierra funcione a alta velocidad.El convertidor de frecuencia ajusta la velocidad de la cinta de sierra para controlar las revoluciones de salida del motor, y se muestra en el medidor digital.
El cojinete del juego de ruedas de la cinta de sierra y los cojinetes de las piezas clave están fabricados con productos NSK.
El interruptor de viaje se usa para detectar si la tensión es anormal y la máquina se detendrá automáticamente si la anormalidad es anormal.La rueda pasiva adopta freno electromagnético.Cuando ocurre una anomalía, la presión estable actúa sobre el disco de freno para controlar la rotación de la rueda de la sierra.
La parte hidráulica adopta una estación de bombeo independiente y está controlada por una electroválvula centralizada.Todas las válvulas de solenoide están hechas de productos de Taiwán.Excepto por las partes que deben conectarse con mangueras, todas están conectadas por tuberías de acero para reducir efectivamente la pérdida de presión.
El mecanismo de transmisión de la sierra se equilibra y corrige con precisión para minimizar la vibración y garantizar que la cinta de la sierra no se rompa fácilmente.
La parte guía de la cinta de sierra adopta rodillos de sujeción, uno en la parte superior y el otro, los rodillos están hechos de aleación de acero y se rectifican con precisión después del tratamiento de nitruración superficial, con alta precisión y buena resistencia al desgaste.
El rodillo impulsor del transportador de desechos está diseñado con un eje sólido para garantizar que no se rompa durante el uso normal;el cojinete de rodillos adopta un cojinete sellado de doble cara para evitar la entrada de virutas de aluminio y mejorar la vida útil.
Servicio Heineda
Para los productos producidos por el equipo del contrato, Hantian cooperará con el cliente para identificar y probar la calidad del equipo durante el período de aceptación del equipo.
El establecimiento de almacén de piezas.
Introducción de servicio en planta
Servicio regular gratuito de revisitas
Proyecto completo llave en mano (proceso, gestión, mantenimiento, formación, producción)
Establecer un sistema de mantenimiento de tres niveles.
Servicio gratuito de actualización de software.
Propuesta de anteproyectos de construcción.
Obtuvo una serie de certificados de patente
