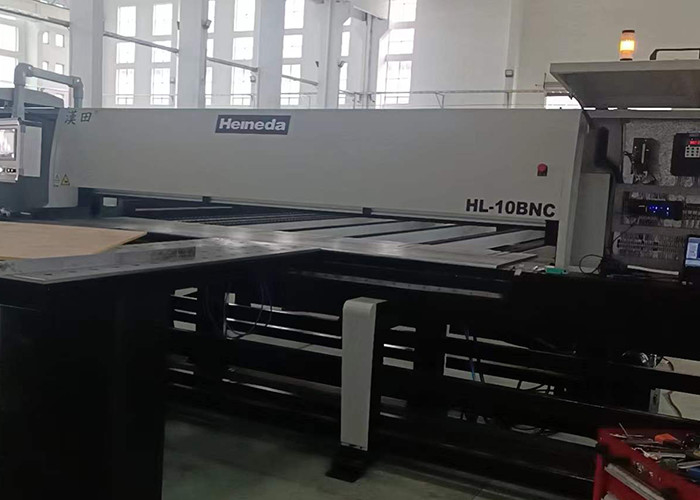

Cortar la máquina circular 380V 50Hz HL-10BNC de la sierra del CNC de la altura 160m m

Máquina automática el aserrar circular del CNC de la máquina de HL-10BNC que asierra

Descripción

1. En viajar de la fundación que asierra, el engranaje, el estante de pulido y el motor servo se arreglan a la compatibilidad del guaranteethe de la velocidad que asierra.
2. La capilla acuciante de los materiales está en el diseño total de modo que los materiales no resbalen en aserrar. El tubo que chupa es reservado; se arregla el colector de polvo del poder grande.
3. A excepción de los rodillos fioating, el resto del contenido en la plataforma de trabajo se hace de la placa del cromo-platedsteel para evitar el rasguño de materiales.
4. Las características de alimentación suspendidas de la garra de la abrazadera como presión de aire que conduce y que afianza con abrazadera.
5. El conductor del mecanismo de alimentación está en la estructura del andrack del motor servo + del engranaje.
6. La fundación que asierra es elevada por energía hydráulica; el sawingblade ascendente del heightof setupaccording al grueso de la placa.

Modelo: Máquina que asierra de la placa de aluminio del ordenador de HL-10BNC

▲El HL representa el modelo de la máquina que asierra de la placa de aluminio en Heineda.

▲12 representa el tamaño de la máquina que asierra de la placa de aluminio, 10 se pueden aserrar 3100 milímetros.

▲BNC representa esta máquina que asierra de la placa de aluminio para el modelo completamente automático.

Especificaciones técnicas y parámetros

Características mecánicas

▲pantalla de la operación del Tacto-estilo:

1. Tacto pantalla de la operación de 10 pulgadas.

2. Alternativamente, los sistemas múltiples de bancos de trabajo pueden ser fijados, que es conveniente para la entrega.

3. Función de entrada de la guía.

4. Función de la uno mismo-detección de la falta.

▲Asiento del clip del trabajo:

1. El carril bilateral de la cama de la abrazadera del trabajo se compone de haz de acero de soldadura, y el engranaje y la impulsión de la balsa se platean con un engranaje y una impulsión de la fila del diente mientras que platear el carril duro del cromo y el otro lado, y al regla magnético alcanza un grado exacto en la relación doble. Con la reducción y 2 kilovatios de la precisión diaria del motor servo e impulsión rápida que coloca, la velocidad máxima alcanza 6 metros por minuto.

▲Estructura del haz de la presión:

1. Adopte la estructura del haz de la presión, la tira integral del engranaje y el cilindro haciendo juego, conduzca uniformemente el haz rodante, y la presión se distribuye uniformemente a ambos lados de la línea de centro cortada, y la tira está instalada al fondo del haz de la presión para evitar la prensa, presiona la superficie del trabajo dañado, asegurando calidad del corte de la precisión.

▲vio:

1. Adopte la parte superior y baje los carriles lineares paralelos de la diapositiva, para reducir con eficacia entrelazar del movimiento que asierra, para aumentar la suavidad del movimiento enorme, y para reducir con eficacia la sacudida del cambio del movimiento para alcanzar la mejor línea de corte exactitud.

2. La tubería vio el motor 20HP (15 kilovatios), la vespa gigante utiliza (1,5 kilovatios) un motor variable de la frecuencia 2HP con la impulsión de la fila del diente del reductor de velocidad y de engranaje de la precisión, la sierra principal con el cilindro del aceite, así que la sierra es más potente, evitando la impulsión de cadena tradicional que el camión vio, exprimir, el etc. generó.

3. El aserrar cortando la colocación puede comenzar a cosechar de la anchura del programa que corrige ajustes.

4. Una junta cuadrada del tanque se dispone bajo aserrar, y hay dos lados de película para cubrirse, extiende al extremo del corte, para asegurar el tanque del polvo alcanza el polvo más alto efecto colectivo.

5. Los cortes del movimiento que asierran hasta 6 metros por minuto, y la parte posterior alcanza 7 metros por minuto, y la altura del trabajo no es ajustada por el botón del panel, y la velocidad del corte se pueden cambiar a la hora del corte. Los usuarios pueden ajustar sus requisitos de la preferencia diferentes de su propia naturaleza.

▲Tabla principal:

La hoja de trabajo principal es también una tabla flotante. El tambor de cobre del aire se dispone en el panel de la galjanoplastia de cromo coloidal. Cuando se aumenta la durabilidad, la eficacia del trabajo de los trabajadores también se mejora.

▲Garras que cruzan:

1. Número de configuración estándar de los clips del trabajo: 12 clips de la ayuda.

2. Cada atasco se equipa de un cilindro con un método de la palanca, y cuando se tira el objeto de trabajo, es posible asegurarse de que el material del trabajo afianza la hoja con abrazadera.

▲a prueba de polvo

Los pedazos a prueba de polvo segmentarios utilizan las hojas plásticas transparentes que pueden inhibir con eficacia descarga del polvo y pueden alcanzar la protección de la seguridad.

▲Configuración de la caja de control electrónico:

1. Todos los componentes electrónicos se compran en Taiwán.

2. El motor servo y la impulsión serva son Panasonic japonés.

3. El inversor es Waritatten inglés de Taiwán.

4. Los componentes electrónicos no necesitan el sistema de enfriamiento en absoluto, para los componentes electrónicos populares, pueden comprar el reemplazo en el mercado sin la preocupación de la invasión del polvo, mientras se limpie regularmente.

▲Fuente de alimentación:

1. La fuente de alimentación es una fuente trifásica para industrial, con un voltaje de 380V/de 50Hz.

▲fuente de presión de aire:

presión de aire 1.Use a 5 ~ 6 kilogramos/cm

▲polvoriento:

1. El proveedor proporciona un sistema de tándem del raspador y está instalado simultáneamente en el lugar con la máquina que asierra para asegurar los microprocesadores.

2. ▲Equipo estándar:

1. Hoja de sierra de Solden: hoja de sierra del carburo (placa de aluminio especial).

2. Workclip: 12.

3. Materia de base flotante: 1520m m x 500m m x 3.

4. La caja de herramientas contiene una herramienta 1 grupo.

5. El motor principal de la sierra se arregla en la máquina.

Ocupación del piso

Perfil de compañía
Conocido como el proveedor exacto del plan de la máquina que aserraba, Heineda develûped del equipo tradicional, maquinaria del semi-autocontrol a la maquinaria automática del control numérico y se posee sobre de 100 tipos de uno mismo - equipo anddeveloped investigado. En la fabricación de la maquinaria que asierra exacta del aluminio, los productos de Heineda tienen wonrecognition de un lote de fabricantes de equipamiento de la aviación, militares y civiles en mercado del continente de China.

Heineda depende del centro de la investigación y desarrollo en la ciudad de Xinbei, Taiwán, hace la penetración en los marketdemands y las tecnologías avanzadas en cualquier momento y lleva a cabo mejora constante en las tecnologías del andapplication del proceso de producción; adopta el concepto de la empresa de “innovación sostenible, de negocio eterno” y de objetivo de la satisfacción 100% del cliente y promueve el desarrollo de la industria fabril de China.

FAQ

Q: ¿Es usted fabricante?
: Sí, tenemos nuestra propia fábrica y prometemos ventas directas en un precio competitivo. Recepción para visitar nuestra fábrica en cualquier momento.

Q: ¿Puedo conseguir una máquina según mis propios requisitos?
: Sure.We aceptan el OEM y el ODM.

Q: ¿Esto es la primera vez que utilizo esta clase de máquina, es fácil actúa?
: Hay vídeo de la guía que muestra cómo utilizar la máquina y el libro de instrucciones inglés le envía con la máquina. Si todavía hay tenga cualquier pregunta, nosotros proporcionará la guía libre del professinal para usted hasta que usted podría utilizar la máquina bien.

Si usted no ha encontrado la máquina que usted necesita, no vacile entrarnos en contacto con también. Haremos mejor para darle la mejor sugerencia.
