Sierra de cinta VH500 Sierra de cinta vertical de alta velocidad Sierra de cinta vertical
Resumen del equipo
Modelo: Sierra de cinta vertical de alta velocidad VH500
▲ VH significa el modelo de máquina de sierra de cinta vertical de Heineda Company.
▲ 500 representa la capacidad de aserrado de la sierra
Altura máxima de aserrado Φ400 mm;
Ancho máximo de aserrado 500 mm;
La profundidad máxima de la garganta de corte es de 580 mm.
Si se agrega una abrazadera dentro del alcance del banco de trabajo, se puede realizar un corte diagonal.

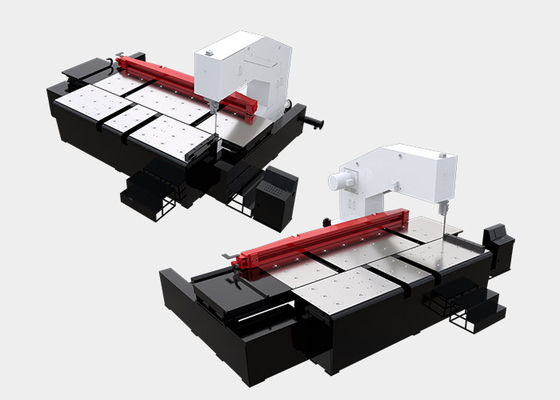

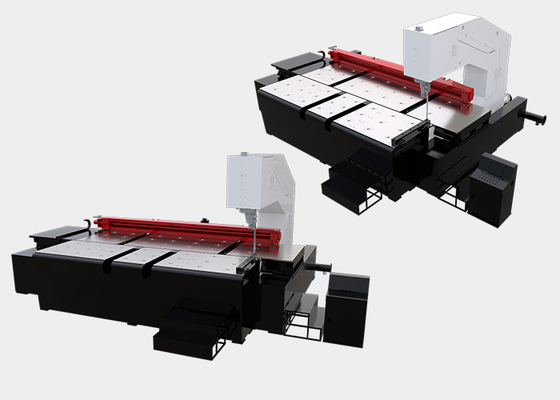

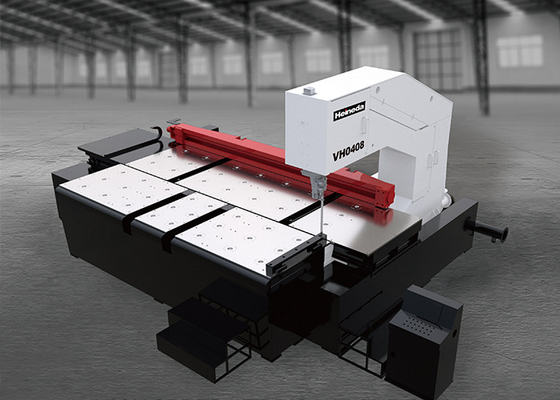

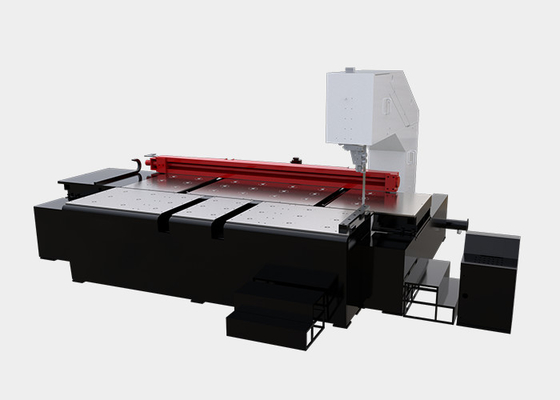

Representaciones de equipos
Los principales parámetros técnicos.
| Nombre del proyecto |
Sierra de cinta vertical de alta velocidad VH500 |
| capacidad de aserrado |
Altura de la garganta: 400 mm, Profundidad de la garganta: 580 mm |
| Velocidad de la correa de sierra |
500~2000m/min (regulación de velocidad de conversión de frecuencia) |
| Especificaciones de la banda de sierra |
34 ancho X 1,1 espesor X5560 largo (mm) |
| Método de tensión de la correa de sierra |
Tensado automático hidráulico |
| Guía de la correa de sierra |
Sujeción de rodillo ajustable, soporte de acero de tungsteno con respaldo de sierra |
| Especificaciones de la polea de sierra |
Diámetro 630, 7075T651, anodizado duro |
| Especificaciones del arco de sierra |
Soldadura de grupo de placas de acero Q235, tratamiento de alivio de tensión, mecanizado de precisión, con un peso aproximado de 2 toneladas |
|
Motor de banda de sierra
|
TECNO 11KW |
| motor hidráulico |
0,75 KW (Taiwán) |
| Método de enfriamiento de la correa de sierra |
Sistema de enfriamiento de niebla de aceite a presión de aire casi seco |
| capacidad de aceite hidráulico |
50L (estación hidráulica independiente) |
| Requisitos de energía |
380 V x trifásico x 50 Hz |
| Caja de distribución |
Caja de distribución independiente (IP55), ubicada en el lateral de la máquina |
| cuadro de operación |
Diseño y frente de la máquina, operado con botones y perillas de control de velocidad. |
| Sierra verticalidad |
≤0,5 mm
|
| Planicidad de precisión |
≤0,5 mm
|
Composición y características del equipo.
La sierra de cinta se compone principalmente de un marco de sierra, una base, una rueda de sierra, una pieza de transmisión, un grupo de ruedas guía de la correa de sierra, un transportador de residuos, un sistema hidráulico y un sistema de control eléctrico.
Descripción de las partes principales de la sierra de cinta vertical VH500
La sierra de cinta se compone principalmente de un marco de sierra, una rueda de sierra, una pieza de transmisión, un grupo de ruedas guía de correa de sierra, un transportador de desechos, un sistema hidráulico y un sistema de control eléctrico.
La parte de la rueda de sierra está hecha de placa de aluminio estirada 7075T6, anodizada dura. Después del procesamiento, se corrige mediante equilibrio dinámico, con buen rendimiento, altas propiedades mecánicas y puede soportar alta velocidad y altas cargas de tracción.
La parte de transmisión es impulsada por el motor de conversión de frecuencia TECO para hacer girar la polea activa, lo que hace que la correa de sierra funcione a alta velocidad. La velocidad de la cinta de sierra se ajusta mediante el convertidor de frecuencia para controlar las revoluciones de salida del motor y se muestra en el medidor digital.
Los cojinetes del juego de ruedas de la correa de sierra y los cojinetes de las piezas clave están fabricados con productos NSK.
El interruptor de desplazamiento se utiliza para detectar si la tensión es anormal y la máquina se detendrá automáticamente si la anormalidad es anormal. La rueda pasiva adopta un freno electromagnético. Cuando ocurre una anomalía, la presión estable actúa sobre el disco de freno para controlar la rotación de la rueda de la sierra.
La parte hidráulica adopta una estación de bombeo independiente y está controlada por una válvula solenoide centralizada. Todas las válvulas solenoides están hechas de productos de Taiwán. A excepción de las piezas que deben conectarse con mangueras, todas están conectadas mediante tubos de acero para reducir eficazmente la pérdida de presión.
El mecanismo de transmisión de la sierra está equilibrado y corregido con precisión para minimizar la vibración y garantizar que la correa de la sierra no se rompa fácilmente.
La parte guía de la cinta de sierra adopta rodillos de sujeción, uno colocado en la parte superior y el otro, los rodillos están hechos de acero aleado y están rectificados con precisión después del tratamiento de nitruración de la superficie, con alta precisión y buena resistencia al desgaste.
El rodillo impulsor del transportador de residuos está diseñado con un eje sólido para garantizar que no se rompa durante el uso normal; el rodamiento de rodillos adopta un rodamiento sellado de doble cara para evitar la entrada de virutas de aluminio y mejorar la vida útil.
