Datos del producto:
Pago y Envío Términos:
|
| Modelo: | VH0715 | Velocidad de la correa de la sierra: | 500 ∼ 2000 m/min (regulación de la velocidad de conversión de frecuencia) |
|---|---|---|---|
| Motor hidráulico: | 0,75 kilovatios (Taiwán) | Motor de la banda de la sierra: | 11KW TECO |
| Método tensor de la correa de la sierra: | El tensir automático hidráulico | Altura que asierra: | 700m m |
| Resaltar: | de alta velocidad de la sierra de banda vertical CNC,Cerradura de bandas CNC vertical de trabajo pesado,Serigüera de banda vertical de control numérico por ordenador |
||

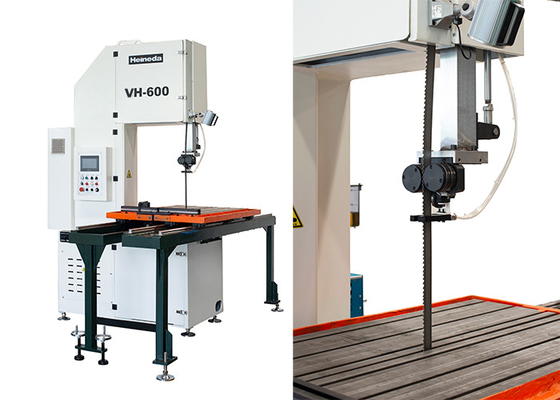

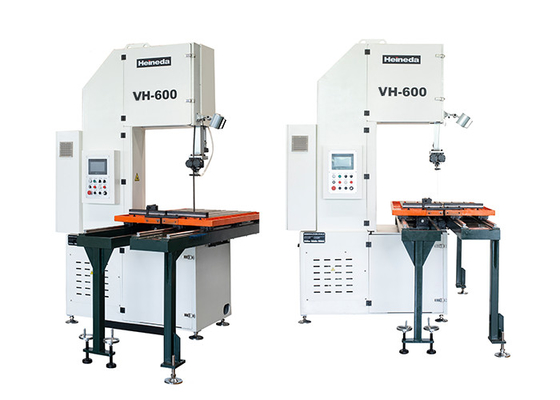

VH0715 Serradora de banda vertical de alta velocidad
Descripción general del equipo
Modelo:VH0715Serradura de banda vertical de alta velocidad
▲ VH es el acrónimo de la máquina de aserrar de banda vertical modelo de Heineda Company.
▲ 715 representa la capacidad de aserradura de la sierra
altura máxima de aserradura de 700 mm;
ancho máximo de la sierra 150 mm;
La profundidad máxima de la garganta es de 580 mm.
Si se añade una abrazadera dentro del alcance del banco de trabajo, se puede realizar el corte diagonal.
Los principales parámetros técnicos
| Nombre del proyecto | VH0715 Sierra de banda vertical de alta velocidad |
| capacidad de sierra | Altura de la garganta: 700 mm, profundidad de la garganta: 580 mm. |
| Velocidad del cinturón de sierra | 500 ∼ 2000 m/min (regulación de la velocidad de conversión de frecuencia) |
| Especificaciones de la banda de sierra | Ancho de 34 X espesor de 1,1 X longitud de 5560 (mm) |
| Método de tensión del cinturón de sierra | De tensión automática hidráulica |
| Guía de la correa de sierra | Accesorios para el calentamiento de los rodillos, de apoyo de acero de tungsteno |
| Especificaciones de la polea de sierra | Diámetro 630, 7075T651, anodizado duro |
| Especificaciones del arco de la sierra | Q235 soldadura de grupos de placas de acero, tratamiento de alivio de tensión, mecanizado de precisión, con un peso aproximado de 2 toneladas |
|
Motor de banda de sierra |
11 kW TECO |
| motor hidráulico | 0.75 KW (Taiwán) |
| Método de enfriamiento con cinta de sierra | Sistema de refrigeración de niebla de aceite a presión de aire casi seco |
| capacidad de aceite hidráulico | 50L (estación hidráulica independiente) |
| Requisitos de energía | 380 V X 3 fases X 50 Hz |
| Caja de distribución | Caja de distribución independiente (IP55), situada en el lateral de la máquina |

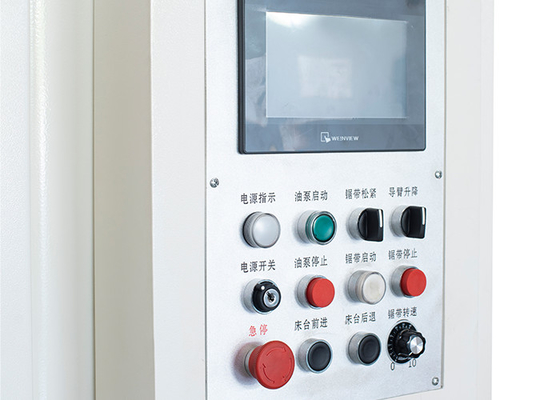

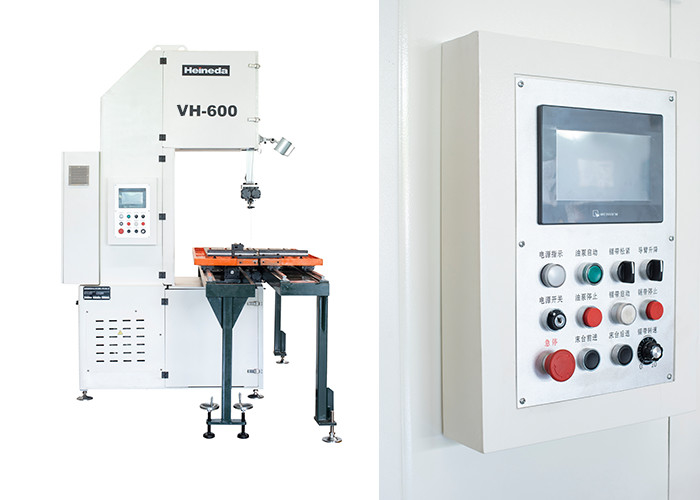

| Caja de operación | Diseño y parte delantera de la máquina, accionada con botones y botones de control de velocidad |
| Verticalidad de la sierra |
≤ 0,5 mm |
| Precisión plano |
≤ 0,5 mm |
Composición y características del equipo
La sierra de banda se compone principalmente de un marco de sierra, una base, una rueda de sierra, una parte de transmisión, un grupo de ruedas de guía de cinta de sierra, un transportador de residuos, un sistema hidráulico y un sistema de control eléctrico.
Descripción de las partes principales de la sierra de banda verticalVH0715
La sierra de banda se compone principalmente de un marco de sierra, una rueda de sierra, una parte de transmisión, un grupo de ruedas guía de la cinta de sierra, un transportador de residuos, un sistema hidráulico y un sistema de control eléctrico.
La pieza de la rueda de sierra está hecha de 7075T6 placa de aluminio estirado, anodizado duro.y puede soportar altas velocidades y altas cargas de tracción.
La parte de transmisión es accionada por el motor de conversión de frecuencia TECO para hacer girar la polea activa, lo que hace que la cinta de sierra funcione a alta velocidad.La velocidad de la cinta de sierra se ajusta por el convertidor de frecuencia para controlar las revoluciones de salida del motor, y se muestra en el medidor digital.
El rodamiento del juego de ruedas de la correa de sierra y los rodamientos de las piezas clave están todos hechos de productos NSK.
El interruptor de desplazamiento se utiliza para detectar si la tensión es anormal, y la máquina se detendrá automáticamente si la anormalidad es anormal.Cuando se produce una anormalidad, la presión estable actúa sobre el disco de freno para controlar la rotación de la rueda de la sierra.
La parte hidráulica adopta una estación de bombeo independiente y está controlada por una válvula de solenoide centralizada.Excepto las partes que deben conectarse con mangueras, todos ellos están conectados por tuberías de acero para reducir eficazmente la pérdida de presión.
El mecanismo de transmisión de la sierra está equilibrado y corregido con precisión para minimizar las vibraciones y garantizar que la cinta de sierra no se rompa fácilmente.
La parte guía de la banda de sierra adopta rodillos de sujeción, uno en la parte superior y el otro, los rodillos están hechos de acero aleado y se muelen con precisión después de un tratamiento de nitruración superficial,con alta precisión y buena resistencia al desgaste.
El rodillo motriz del transportador de residuos está diseñado con un eje sólido para garantizar que no se rompa durante el uso normal.el rodamiento de rodillos adopta un rodamiento sellado de dos lados para evitar la entrada de astillas de aluminio y mejorar la vida útil.
Servicio de Heineda
Para los productos producidos por el equipo del contrato, Hantian cooperará con el cliente para identificar y probar la calidad del equipo durante el período de aceptación del equipo.
El establecimiento de un almacén de piezas.
Introducción del servicio en la planta
Servicio de visitas de regreso gratuitas
Proyecto completo llave en mano (proceso, gestión, mantenimiento, formación, producción)
Establezca un sistema de mantenimiento de tres niveles.
Servicio de actualización de software gratuito.
Propuesta de planes de construcción preliminares.
Obtuvo una serie de certificados de patentes
