Datos del producto:
Pago y Envío Términos:
|
| Índice del ruido: | ≤ 85dB | Cortar el grueso milímetro: | ≤ 2 |
|---|---|---|---|
| Μm de la aspereza superficial de la sierra: | ≤ 50 | Altura de tierra de trabajo del párrafo: | 770m m |
| Vida m2 de la tira de la sierra: | 50-150 | Nombre: | Sierra horizontal de alta velocidad de la banda |
| Advantage1: | Alta precisión | Advantage2: | Velocidad el cortar rápido |
| Resaltar: | sierras de banda del CNC de 400m m,la banda del CNC de 400m m vio la máquina,Sierras de banda del CNC de la alta precisión |
||
Máquina horizontal de alta velocidad de la sierra de la banda para el corte de aluminio de la barra redonda del lingote
Descripción de producto
La máquina el aserrar de banda es una máquina-herramienta para aserrar los diversos materiales del metal. Según la estructura, se divide en la máquina horizontal el aserrar de banda y la máquina vertical el aserrar de banda; según la función, se divide en la máquina semiautomática el aserrar de banda, la máquina automática el aserrar de banda y máquina el aserrar de banda del CNC. Las máquinas horizontales el aserrar de banda se pueden dividir más a fondo en las máquinas y el scissor-tipo máquinas el aserrar de banda de la doble-columna el aserrar de banda. Este producto es una banda horizontal vio la cortadora para cortar las barras redondas de aluminio de los lingotes y de la aleación de aluminio
El marco que asierra de la máquina que asierra horizontal se arregla en la dirección vertical o en la dirección del oscilación del punto, y la correa de la sierra es normal a 40 guardar el diente de sierra y la vertical del objeto.
1,1 nombre del equipo

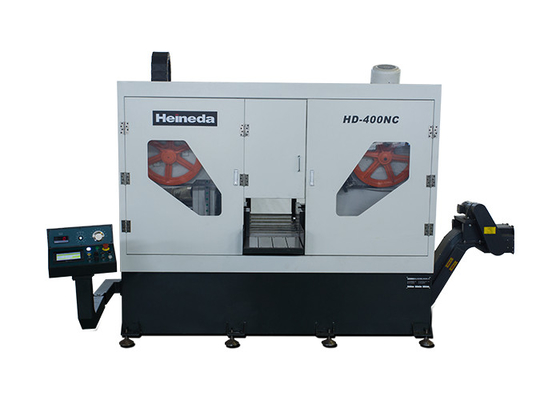

Unidad que asierra del zigza horizontal de alta velocidad de la barra de la ronda de HD-400NC
uso de 1,2 dispositivos
Utilizado principalmente para la cosecha de los lingotes y de la aleación de aluminio de aluminio.
variedad y especificaciones de 1,3 productos que asierra
●Tipo de la aleación: 1 aleación de aluminio de la serie del ××× del ××× -7
1,4 características principales de unidad que asierra
Consumo material menos/alto de la eficacia/gastos de explotación que asierran bajo/gama completa de la protección de la seguridad/ahorro de la energía. Protección del medio ambiente
1,5 requisitos y consumo de los medios de la energía
●Condiciones de los medios de la energía
Poder: corriente ALTERNA trifásica
Voltaje: ± el 10% de AC380V
Frecuencia: 50Hz ± el 2%
●Aire comprimido: Aire comprimido industrial general
Presión de aire: 0,4 MPa ~ 0,6 MPa (punto de acceso de la fuente de aire del equipo sí mismo tiene filtro de regulación de la presión)
Tráfico aéreo: ≥ 3M3/h
Calidad del aire: Filtración y sequedad
●Requisitos del ambiente de la operación del equipo
La temperatura ambiente más alta: 45 ° C
Temperatura ambiente mínima: -10 ° C
Humedad relativa: <67>
●Consumo de la energía y de los medios (el consumo de energía y de medios durante la operación normal del equipo se muestra en el cuadro 2-1)
Energía del cuadro 2-1 y consumo de los medios calculado por teoría
| Número de serie | Descripción de proyecto | unidad | consumo | uso | Nota |
| 1 | Electricidad | KVH | 40 | Fuente de alimentación | CA 380V 50Hz |
| 2 | Aire comprimido | M3 / h | 3 | Sierra con el enfriamiento angular y tajar de aluminio | Aire generalmente comprimido |
| 3 | Aceite de enfriamiento | ML/H | 40 | Enfriamiento de la cinta de la sierra | aceite de enfriamiento del Accu-lubricante |
Parámetros técnicos principales del equipo
| Número de serie | Capacidad que asierra máxima | 400 (milímetro) |
| 1 | Diámetro de Sawlers | ronda 2 de φ700 x (milímetros) |
| 2 | Velocidad de sierra | 500 ~ 2000 m/minuto (velocidad variable de la frecuencia) |
| 3 | Velocidad de alimentación de Sawdow | 100 ~ 2000m m/minuto (ajustado según los materiales y las especificaciones que asierran) |
| 4 | Tamaño milímetro de la cinta de la sierra | 7050L × 1.1t del × 34W (la aleación dura vio) |
| 5 | Cortar el grueso milímetro | ≤ 2 |
| 6 | Tome la cuesta |
° ≤0.5 |
| 7 | Exactitud de fijación milímetro de la longitud | ± 1 |
| 8 | El aserrar no es completamente milímetro | <> |
| 9 | Vida m2 de la tirade la sierra | 50-150 |
| 10 | Μm de la aspereza superficial de la sierra | ≤ 50 |
| 11 | Cortar los cm2s/minuto de la tarifa | 500 ~ 1500 (cortando la unidad de la eficacia, cortando superficie transversal dentro del tiempo de unidad) |
| 12 | Índice del ruido | ≤ 85dB |
| 13 | Tipo de la cinta de la sierra | solo tensor hidráulico de mentira/relajación |
| 14 | Modo de parte movible | impulsión hidráulica |
| 15 | Altura de tierra de trabajo del párrafo | 770m m |
El estándar de la ejecución del equipo
Condiciones técnicas generales para corte de metales GB/T 9061-2006
Condiciones técnicas generales para JB de soldadura para corte de metales/T 9873-1999
Parámetros horizontales JBT4318.2-2002 de la parte 2 de la cama de la sierra de la cinta
Test de precisión horizontal de la parte 3 de la cama de la sierra de la cinta JBT4318.3-2002
Condiciones técnicas horizontales JBT4318.4-2002 de la parte 4 de la cama de la sierra de la cinta
Condiciones técnicas generales para el sistema hydráulico para corte de metales JB/T10051-1999
Maquinaria industrial y equipo eléctrico, la primera parte de las condiciones técnicas generales GB/T 5226,1
Protección GB 16454 de la seguridad de la máquina
Sistema eléctrico GB 5226,1
El equipo todos los componentes y diversos instrumentos de diversos instrumentos es todas las unidades de las unidades (Si); los componentes principales del equipo incluyen mecánico, eléctrico y los dispositivos electrónicos, son garantías confiables de la seguridad para prevenir daño a los errores o a los accidentes accidentales.
Composición del dispositivo y descripción característica
Condiciones técnicas generales para corte de metales GB/T 9061-2006
Condiciones técnicas generales para JB de soldadura para corte de metales/T 9873-1999
Parámetros horizontales JBT4318.2-2002 de la parte 2 de la cama de la sierra de la cinta
Test de precisión horizontal de la parte 3 de la cama de la sierra de la cinta JBT4318.3-2002
Condiciones técnicas horizontales JBT4318.4-2002 de la parte 4 de la cama de la sierra de la cinta
Condiciones técnicas generales para el sistema hydráulico para corte de metales JB/T10051-1999
Maquinaria industrial y equipo eléctrico, la primera parte de las condiciones técnicas generales GB/T 5226,1
Protección GB 16454 de la seguridad de la máquina
Sistema eléctrico GB 5226,1
El equipo todos los componentes y diversos instrumentos de diversos instrumentos es todas las unidades de las unidades (Si); los componentes principales del equipo incluyen mecánico, eléctrico y los dispositivos electrónicos, son garantías confiables de la seguridad para prevenir daño a los errores o a los accidentes accidentales.
Composición del dispositivo y descripción característica
Perfil de composición del equipo:
El equipo se compone de una cinta que asierra vio, sistema hydráulico, una cinta de la sierra que se refresca lubricando el dispositivo, un microprocesador que transporta el dispositivo, un escudo de la seguridad, un sistema eléctrico y de la automatización de control, y similares.
3,1 máquina aserrada de la sierra
●La sierra de correa se compone de una base, de aserrar, de una rueda de la sierra, una porción de la transmisión, un sistema de la alimentación, una pieza de la cama, un mecanismo tensor de la cinta, un brazo y a la izquierda e a la derecha dirigir mecanismos de la rueda.
●Base y porción que asierra: La cuchilla se suelda con autógena y se trata con una hoja de acero y se trata de nuevo al fuego. Tratamiento que pule con chorro de arena superficial, precisión que trabaja a máquina, buen diseño de la estructura, aspecto hermoso;
●Sección de la rueda de la sierra: Se hace de la placa de aluminio dura importada (7075-T61) y se acaba, y el borde se pasa a través de un bolso vulcanizó de goma. Puede reducir ruido de la operación; la rueda de la sierra está corriendo con suavemente una corrección del equilibrio, dando vuelta suavemente y larga vida.
●Sección de la transmisión: Conducido por el motor variable de Datong, por la estructura síncrona de la polea, el poder se transmite a la polea activa, y la correa de la sierra es operación de alta velocidad. La eficacia de la transmisión es alta y estable. La velocidad es los 500-2000m/minuto, la gama de velocidad es grande, y se puede adaptar al corte de la sierra de una variedad de grados de aleación de aluminio;
●Sistema de la alimentación: El sistema de la alimentación es conducido por la presión hydráulica, y la velocidad de alimentación es 0-2 m/minuto, regulación stepless de la velocidad.
●Sawdow sube: la columna de la inclinación del doble del uso y la estructura linear de la diapositiva como una órbita de elevación, una dirección dos-trenzada en el lado del bobinador de la sierra, y la banda de la sierra que aprieta el lado adopta una guía de una sola fila. La diapositiva linear es HGW45/HGW35.
●Sección de la cama: La tabla de la cama se hace de HT300. Además de proporcionar la suficiente ayuda para la sierra material, hay también un sistema de las abrazaderas hidráulicas para un sistema de posiciones fijas, de tal modo definiendo al movimiento material que asierra para asegurarse de que el aserrar es estable.
●Mecanismo tensor de la sierra: El mecanismo tensor de la sierra es conducido por la conducción hidráulica, usando el indicador de presión eléctrico de la conexión para exhibir valor de la tensión y para tener una protección quebrada de la banda;
●Dispositivo de guía de Sawband: Utilice al grupo izquierdo y derecho de guía del sawband. Hacen cada grupo de guía que la rueda ató 4 rodillos de guía ajustables, el material de la rueda del acero estructural de la aleación (15CrMo), amortiguamiento carburado superficial, hrc de la dureza 50-55, es bien desgaste-resistente, y la sección de la tira se trata con el pulido, asegurando la exactitud de la guía además, hay un anillo de acero de tungsteno en la parte posterior de la sierra, que puede proporcionar la suficiente ayuda a la cinta de la sierra durante aserrar, y puede reducir la eficacia de la vibración de la cinta de la sierra. La guía significa se monta en el brazo fijo y el brazo móvil, diseñado para ajustar la estructura, el ejército fijo se diseña como integral, montado en el resbalador, para conectar las 2 columnas debajo de la base y del brazo fijo del ejército, estructura estable del capítulo de la forma para proporcionar la suficiente ayuda para asegurarse de que el aserrar está disminuyendo y puede con frecuencia reducir la vibración.
●Sistema de alimentación completamente automático: La máquina que asierra de la forma completamente automática con la cama de alimentación, con 1 grupo de abrazaderas hidráulicas en la cama de alimentación, después de alimentar, el cojín que afianza el material con abrazadera, por el cilindro hidráulico que conduce la abrazadera de la alimentación en su función de alimentación de la pista y se puede alimentar épocas múltiples. La ventaja es que la fijación completamente automática es incontrolada, ninguna necesidad de la intervención manual. ± defectuoso de la exactitud 1 milímetro.
sistema hydráulico 3,2
●Objeto del servicio: La banda de la sierra está tensida, aserrando en, afianzando con abrazadera, mecanismo de alimentación automático.
●Características principales:
Estación de bomba independiente, control centralizado de la válvula electromagnética.
Además de la conexión de la manguera, la tubería de acero está conectada, y la pérdida de presión se reduce con eficacia.
●Parámetros técnicos principales:
Presión de sistema 7MPa
Presión de funcionamiento 5-6MPa
Aceite hidráulico del anti-molino del medio de funcionamiento ISO46
Trabaje el ° C del ° C -55 de la temperatura 10
Refrigerador de enfriamiento del viento del modo
Ruido ≤80dB
3,3 dispositivo de enfriamiento de la lubricación de la cinta de la sierra
●Adopción de un gas-tipo dispositivo de enfriamiento aerosolic.
●Se compone principalmente de los tanques de aceite, bombas de aire, reguladores del pulso, bocas, válvulas electromagnéticas, y similares.
●Después de que el dispositivo sea conducido por el aire comprimido, después de mezclar el aire y de refrescar el aceite, rociando la porción del diente de sierra de la correa de la sierra, haciendo la superficie de la superficie para producir la película de aceite, para distribuir rápidamente el calor generado durante corte, de tal modo asegurando eficacia alta y la alta exactitud superficial.
2 características: el espray uniforme, buen efecto de enfriamiento, mejora consideró funcionamiento
Mejore la vida útil de la hoja de sierra
Mejore la suavidad de la superficie que asierra
Reduzca el desgaste del sistema del microprocesador
El aceite de enfriamiento es una extracción de la planta, no tóxico e inofensivo
microprocesador 3,4 que transporta el dispositivo
●El interior de la máquina que asierra utiliza un resbalador para tomar el aluminio y para resbalar hacia fuera hacia la elevación.
●El área que asierra utiliza la dirección y la protección de la chapa, y el de aluminio tajada de sierras se introduce a
3,5 protección de la seguridad
●La protección integral, previene los interruptores de aluminio y la contaminación del chapoteo de la niebla del aceite.
●Hay una puerta del mantenimiento antes y después del escudo, que es conveniente para el mantenimiento y el reemplazo diarios de la correa de la sierra. Todos los interruptores de límite del montaje de la puerta del mantenimiento, la puerta abren todas las fuentes de potencia de salida del PLC. Al mismo tiempo, la señal de alarma se exhibe en la pantalla táctil y correspondiente al interruptor correspondiente.
3,6 sistema eléctrico y de la automatización de control
●gabinete de control eléctrico Piso-permanente, carga independiente y botón inmediato de la confirmación de la parada
●CA del poder del gabinete de control: línea trifásica 380V/50Hz 4 DC: 24V
●Usando el regulador programable (PLC) para realizar control de proceso y el interfaz humano programable (HMI) para la entrada del parámetro de proceso de producción, el interfaz persona-máquina tiene ajustes del parámetro, exhibición de datos, protección de contraseña importante de los datos, alarma de la falta, exhibición de la falta, características de la diagnosis del problema.
●El dispositivo tiene funciones del control manual y automático.
●El botón de funcionamiento del disco del dispositivo utiliza un botón de Schneider, impermeable, a prueba de polvo, salvo que hay las instrucciones simbólicas y exhibido en color.
●Puerto de comunicación reservado del ordenador.
●Diseño de la separación con la caja de control eléctrica (impermeable)
7,5 ambiente de trabajo del equipo: Requiere las máquinas-herramientas para la estabilidad a largo plazo en el ambiente de trabajo siguiente.
7.5.1 poder: ± el 10%, de AC380V ± 50Hz 1 herzios.
7.5.2 temperatura ambiente: 5 ~ 40 ° C.
7.5.3 humedad relativa: <85>
7.5.4 presión del aire comprimido: 0,5 ~ 0,8 MPa.
seguridad del equipo 7,6
7.17.1 el equipo debe tener la protección contra sobrecarga, dispositivos protectores personales y botones del cierre de emergencia.
7.17.2 el equipo debe estar disponible por más de 16 horas sin fracaso.
