Sierras de banda ahorros de energía del CNC que cortan la aleación de aluminio 500-2000m/min

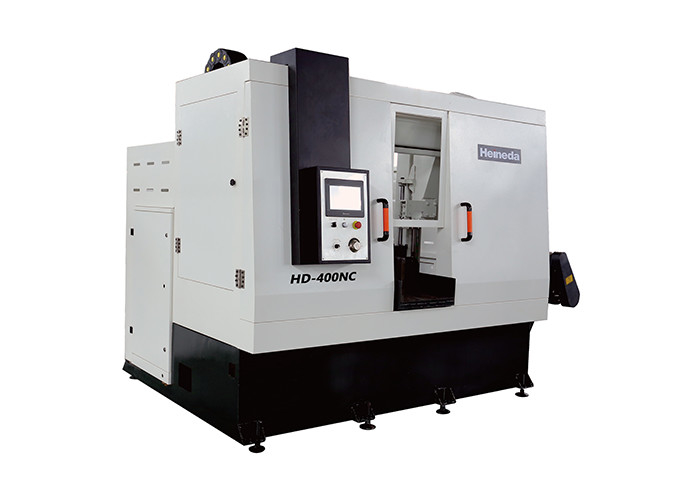

La banda horizontal de alta velocidad de HD-400NC vio la aleación de aluminio del corte de máquina

Descripción de producto

Esta máquina puede vio diversas barras redondas de aluminio de los lingotes y de la aleación de aluminio. Tiene las ventajas de la velocidad, de la eficacia alta y alto del objeto cortando exactitud.

El servo de alimentación de la abrazadera mecanismo de longitud fija se compone del acero de la sección y de la placa media soldados con autógena, moderados y pulidos con chorro de arena, y después trabajados a máquina y montados. Tipo abrazadera hidráulica de centro síncrona bidireccional de capítulo, que puede afianzar hasta 380 con abrazadera en barras redondas y adopta la barra bidireccional del tornillo. el motor de /Hydraulic para alcanzar el centro y la fijación de la acción con abrazadera, la alimentación y la clasificación es terminado por el motor servo del engranaje/el tornillo linear del grupo/bola del carril de la diapositiva, y tiene las funciones del comienzo lento y de la parada lenta, y el movimiento máximo.

El sistema servo de la alimentación de la elevación del arco de la sierra se compone de un motor servo del engranaje 2.0kw, de un mecanismo de la guía de la doble-columna, de un carril linear de la diapositiva/del resbalador/del tornillo de la bola y de un cilindro auxiliar de la elevación hidráulica.

La rueda de la guía de la correa de la sierra adopta superior y sistemas más bajos de rodillos de la precisión de la guía y de acero de tungsteno izquierdos y derechos consideraron la rueda del forro. Puede alcanzar 55HRC, con alta resistencia de desgaste de la guía, y la rueda de apoyo del acero de tungsteno vio lleva principalmente la resistencia durante el proceso que aserraba y la superficie de contacto de la correa que asierra es uniforme al correr en la velocidad.

Parámetros técnicos principales del equipo

●Capacidad que asierra máxima: 400 (milímetro)

400x400

●Diámetro de Sawlers: ronda 2 de φ700 x (milímetro)

●Velocidad de sierra: 500 ~ 2000 m/minuto (velocidad variable de la frecuencia)

●Velocidad de alimentación de Sawdow: 100 ~ 2000m m/minuto (ajustado según los materiales y las especificaciones que asierran)

●Tamaño milímetro de la cinta de la sierra: 7050L × 1.1t del × 34W (la aleación dura vio)

●Cortar el grueso milímetro: ≤ 2

●Tome la cuesta: ° ≤0.5

●Exactitud de fijación milímetro de la longitud: ± 1

●El aserrar no es completamente milímetro: <>

●Vida m2 de la tira de la sierra: 50-150

●Μm de la aspereza superficial de la sierra: ≤ 50

●Cortar los cm2s/minuto de la tarifa: 500 ~ 1500 (cortando la unidad de la eficacia, cortando superficie transversal dentro del tiempo de unidad)

●Índice del ruido: ≤ 85dB

●Tipo de la cinta de la sierra: solo tensor hidráulico de mentira/relajación

●Modo de parte movible: impulsión hidráulica

Altura de tierra de trabajo del párrafo: 770m m

●Seguridad:

La correa quebrada es presión de la tensión que detecta, y la presión es anormal, el dispositivo neumático del freno hidráulico, el viaje de la sierra para la rotación.

El bullfin es adoptado por la protección contra sobrecarga actual.

El brazo superior de la correa de la sierra tiene una función de la protección de la colisión.

1,1 nombre del equipo

Unidad que asierra del zigza horizontal de alta velocidad de la barra de la ronda de HD-400NC

uso de 1,2 dispositivos

Utilizado principalmente para la cosecha de los lingotes y de la aleación de aluminio de aluminio.

variedad y especificaciones de 1,3 productos que asierra

●Tipo de la aleación: 1 aleación de aluminio de la serie del ××× del ××× -7

1,5 características principales de unidad que asierra

Consumo material menos/alto de la eficacia/gastos de explotación que asierran bajo/gama completa de la protección de la seguridad/ahorro de la energía. Protección del medio ambiente

1,6 requisitos y consumo de los medios de la energía

●Condiciones de los medios de la energía

Poder: corriente ALTERNA trifásica

Voltaje: ± el 10% de AC380V

Frecuencia: 50Hz ± el 2%

●Aire comprimido: Aire comprimido industrial general

Presión de aire: 0,4 MPa ~ 0,6 MPa (punto de acceso de la fuente de aire del equipo sí mismo tiene filtro de regulación de la presión)

Tráfico aéreo: ≥ 3M³/h

Calidad del aire: Filtración y sequedad

●Requisitos del ambiente de la operación del equipo

La temperatura ambiente más alta: 45 ° C

Temperatura ambiente mínima: -10 ° C

Humedad relativa: <67>

●Consumo de la energía y de los medios (el consumo de energía y de medios durante la operación normal del equipo se muestra en el cuadro 2-1)

Energía del cuadro 2-1 y consumo de los medios calculado por teoría

El estándar de la ejecución del equipo

Condiciones técnicas generales para corte de metales GB/T 9061-2006

Condiciones técnicas generales para JB de soldadura para corte de metales/T 9873-1999

Parámetros horizontales JBT4318.2-2002 de la parte 2 de la cama de la sierra de la cinta

Test de precisión horizontal de la parte 3 de la cama de la sierra de la cinta JBT4318.3-2002

Condiciones técnicas horizontales JBT4318.4-2002 de la parte 4 de la cama de la sierra de la cinta

Condiciones técnicas generales para el sistema hydráulico para corte de metales JB/T10051-1999

Maquinaria industrial y equipo eléctrico, la primera parte de las condiciones técnicas generales GB/T 5226,1

Protección GB 16454 de la seguridad de la máquina

Sistema eléctrico GB 5226,1

El equipo todos los componentes y diversos instrumentos de diversos instrumentos es todas las unidades de las unidades (Si); los componentes principales del equipo incluyen mecánico, eléctrico y los dispositivos electrónicos, son garantías confiables de la seguridad para prevenir daño a los errores o a los accidentes accidentales.
