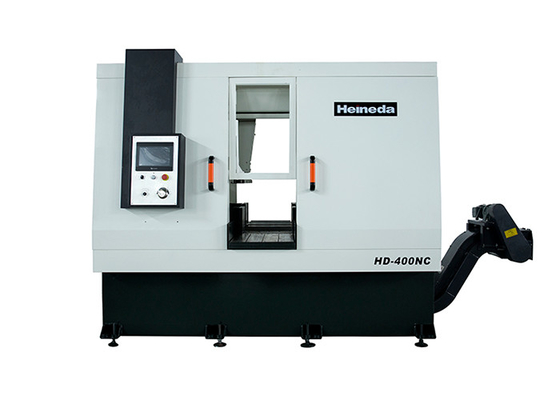

Máquina de aserrar horizontal de alta velocidad Hd-400nc para barra redonda de aleación de aluminio

Máquina de aserrar horizontal de alta velocidad con barra redonda de aleación de aluminio HD-400NC

Protección de la seguridad

La detección del límite de movimiento del cilindro de tensión se utiliza para la rotura de la correa.apertura y cierre de la cubierta y función de alarma de pantalla anormal del sistema.

Características del rendimiento de la máquina herramienta
1Esta máquina puede ver varios lingotes de aluminio y barras redondas de aleación de aluminio. Tiene las ventajas de alta velocidad, alta eficiencia y alta precisión de corte de pieza de trabajo.

2Tiene ventajas obvias tales como operación y mantenimiento convenientes, rendimiento confiable, ahorro de energía y ahorro de materiales,y se utiliza ampliamente en las industrias de fabricación y mantenimiento de maquinaria.

3- estructura de doble columna para garantizar la precisión de la guía, la sierra estable y fiable.

4Las mandíbulas están sujetadas hidráulicamente, lo que es conveniente para sujetar materiales, adecuado para cortar materiales de molde.

5El mecanismo de transmisión de la sierra de banda está equilibrado y corregido con precisión para reducir las vibraciones, de modo que la cinta de sierra no sea fácil de romper y tirar de los dientes.

1.1 Nombre del equipo

HD-400NC unidad de aserradura horizontal de alta velocidad con barra redonda

1.2 uso del dispositivo

Se utiliza principalmente para el cultivo de lingotes de aluminio y aleación de aluminio.

1.3 variedad y especificaciones de los productos de aserradura

● Tipo de aleación: aleación de aluminio de la serie 1 × × × -7 × × ×

1.4 Características principales de la unidad de aserradura

Menos consumo de material / alta eficiencia de aserradura / bajos costes operativos / protección de la seguridad en toda la gama / ahorro de energía.

1.5 Requisitos y consumo de medios energéticos

● Condiciones del medio energético

Potencia: potencia CA de tres fases

Válvulas de carga de las máquinas de ensayo

Frécuencia: 50 Hz ± 2%

● Aire comprimido: Aire comprimido general para el sector industrial

Presión del aire: 0,4 MPa ~ 0,6 MPa (el propio punto de acceso de la fuente de aire del equipo tiene un filtro regulador de presión)

Tráfico aéreo: ≥ 3 m³/ h

Calidad del aire: filtración y secado

● Requisitos para el entorno de operación del equipo

La temperatura ambiente más alta es de 45 °C.

Temperatura ambiente mínima: -10 °C

Humedad relativa: < 67%

● Consumo de energía y medios (consumo de energía y medios durante el funcionamiento normal del equipo se muestra en el cuadro 2-1)

Cuadro 2-1 Consumo de energía y medios calculado según la teoría

La norma de ejecución del equipo

Condiciones técnicas generales para el corte de metales GB / T 9061-2006

Condiciones técnicas generales para la soldadura por corte de metales JB / T 9873-1999

Seña de cinta horizontal Parte 2 Parámetros JBT4318.2-2002

Prueba de precisión de la cama de sierra de cinta horizontal parte 3 JBT4318.3-2002

Las condiciones técnicas para el uso de la cinta de sierra horizontal Parte 4 JBT4318.4-2002

Condiciones técnicas generales para el sistema hidráulico de corte de metales JB / T10051-1999

Máquinas y equipos eléctricos industriales, primera parte de las condiciones técnicas generales GB/T 5226.1

Protección de la seguridad de las máquinas GB 16454

Sistema eléctrico GB 5226.1

Equipo Todos los componentes y diversos instrumentos de varios instrumentos son unidades (Si); los principales componentes del equipo incluyen dispositivos mecánicos, eléctricos y electrónicos,son garantías de seguridad fiables para evitar daños por errores o accidentes accidentales.

Composición del dispositivo y descripción de sus características

Condiciones técnicas generales para el corte de metales GB / T 9061-2006

Condiciones técnicas generales para la soldadura por corte de metales JB / T 9873-1999

Seña de cinta horizontal Parte 2 Parámetros JBT4318.2-2002

Prueba de precisión de la cama de sierra de cinta horizontal parte 3 JBT4318.3-2002

Las condiciones técnicas para el uso de la cinta de sierra horizontal Parte 4 JBT4318.4-2002

Condiciones técnicas generales para el sistema hidráulico de corte de metales JB / T10051-1999

Máquinas y equipos eléctricos industriales, primera parte de las condiciones técnicas generales GB/T 5226.1

Protección de la seguridad de las máquinas GB 16454

Sistema eléctrico GB 5226.1

Equipo Todos los componentes y diversos instrumentos de varios instrumentos son unidades (Si); los principales componentes del equipo incluyen dispositivos mecánicos, eléctricos y electrónicos,son garantías de seguridad fiables para evitar daños por errores o accidentes accidentales.

Composición del dispositivo y descripción de sus características

Perfil de composición del equipo:

El equipo está compuesto por una sierra de cinta de sierra, un sistema hidráulico, un dispositivo lubricante de refrigeración de cinta de sierra, un dispositivo de transporte de chips, un escudo de seguridad, un sistema de control eléctrico y un sistema de automatización,y similares.

3.1 Máquina de aserrar aserrada

● La sierra de correa está compuesta por una base, una sierra, una rueda de sierra, una parte de transmisión, un sistema de alimentación, una parte de cama, un mecanismo de tensión de cinta, un brazo y mecanismos de rueda de guía izquierda y derecha.

● Base y parte de aserramiento: La hoja se soldó y tratada con una hoja de acero y se trata de nuevo al fuego.hermosa apariencia;

● Sección de la rueda de sierra: está hecha de placa de aluminio duro importada (7075-T61) y está terminada, y la llanta se pasa a través de una bolsa de caucho vulcanizado.la rueda de sierra está funcionando con una corrección de equilibrio sin problemas, girando suavemente y con una larga vida.

● Sección de transmisión: Impulsada por el motor variable Datong, por la estructura de polea síncrona, la potencia se transmite a la polea activa, y la correa de sierra es de alta velocidad.La eficiencia de transmisión es alta y estable. La velocidad es de 500-2000m / min, el rango de velocidad es grande, y se puede adaptar al corte de sierra de una variedad de grados de aleación de aluminio;

● Sistema de alimentación: El sistema de alimentación es impulsado por presión hidráulica, y la velocidad de alimentación es de 0-2 m / min, regulación de velocidad sin pasos.

● Elevación de la sierra: se utiliza una doble columna de inclinación y una estructura de deslizamiento lineal como órbita de elevación, una guía de dos hebras en el lado del accionamiento de la cinta de sierra y el lado de apretamiento de la cinta de sierra adopta una guía de un solo hebra.La diapositiva lineal es HGW45 / HGW35.

● Sección de cama: La mesa de cama está hecha de HT300.Definiendo así la carrera del material de aserradura para garantizar que la aserradura sea estable.

● Mecanismo de tensión de la sierra: El mecanismo de tensión de la sierra es accionado por accionamiento hidráulico, utilizando el manómetro de presión de conexión eléctrica para mostrar el valor de tensión y tener una protección de banda rota;

● Dispositivo de guía de banda de sierra: utilice el grupo izquierdo y derecho de guía de banda de sierra.extinción por carburado superficial, dureza 50-55 horas, es bien resistente al desgaste, y la sección de la tira se trata con molienda, asegurando la precisión de la guía Además, hay un anillo de acero de tungsteno en la parte posterior de la sierra,que pueda proporcionar un soporte suficiente a la cinta de sierra durante la sierraEl medio de guía está montado en el brazo fijo y el brazo móvil, diseñado para ajustar la estructura, el ejército fijo está diseñado como unamontado en el control deslizante, de modo que las 2 columnas están conectadas debajo de la base y el brazo del ejército fijo,Forma estable estructura del marco para proporcionar un soporte suficiente para garantizar que la sierra es con frecuencia disminuye y puede reducir las vibraciones.

● Sistema de alimentación totalmente automático: máquina de aserrar de forma totalmente automática con cama de alimentación, con 1 grupo de abrazaderas hidráulicas en la cama de alimentación, después de la alimentación, el material de sujeción de la almohadilla,por el cilindro hidráulico que conduce la abrazadera de alimentación en su función de alimentación de la pista y puede ser alimentado varias vecesLa ventaja es que la fijación es totalmente automática, no es necesaria la intervención manual.

3.2 sistema hidráulico

● Objeto de servicio: La banda de sierra está tensada, serrada, sujetada, mecanismo de alimentación automático.

● Principales características:

Estación de bombeo independiente, control centralizado de la válvula de solenoide.

Además de la conexión de la manguera, se conecta una tubería de acero y la pérdida de presión se reduce efectivamente.

● Parámetros técnicos principales:

Presión del sistema 7MPa

Presión de trabajo de 5 a 6 MPa

Medio de trabajo Aceite hidráulico antimolino ISO46

Temperatura de trabajo 10 ° C -55 ° C

Modo de refrigeración

Ruido ≤ 80 dB

3.3 Dispositivo de lubricación de refrigeración por cinta de sierra

● Adopción de un dispositivo de enfriamiento por aerosoles de tipo gas.

● Se compone principalmente de tanques de aceite, bombas de aire, controladores de pulso, boquillas, válvulas solares y similares.

● Después de accionar el dispositivo con el aire comprimido, después de mezclar el aire y el aceite de refrigeración, pulverizar la parte de los dientes de sierra de la cinta de sierra, haciendo que la superficie de la superficie para producir la película de aceite,Distribuir rápidamente el calor generado durante el corte, asegurando así una alta eficiencia y una alta precisión de la superficie.

2 Características: rociado uniforme, buen efecto de enfriamiento, mejora del rendimiento de la sierra

Mejorar la vida útil de la hoja de la sierra

Mejorar la suavidad de la superficie de sierra

Reducir el desgaste del sistema de chips

El aceite de refrigeración es una extracción vegetal, no tóxica e inofensiva

3.4 Dispositivo de transporte de las fichas

● El interior de la máquina de aserrar utiliza un deslizador para llevar el aluminio y deslizarlo hacia el ascensor.

● El área de aserradura utiliza una guía y protección de chapa metálica, y el aluminio cortado de las sierras se introduce en el

3.5 Protección de la seguridad

● Protección integral, evita la contaminación de los helicópteros de aluminio y las salpicaduras de niebla de aceite.

● Hay una puerta de mantenimiento antes y después del escudo, que es conveniente para el mantenimiento diario y el reemplazo de la cinta de sierra.la puerta abre todas las fuentes de alimentación de salida PLCAl mismo tiempo, la señal de alarma se muestra en la pantalla táctil y correspondiente al interruptor correspondiente.

3.6 Sistema de control eléctrico y de automatización

● Cabinet de control eléctrico en pie, carga independiente y botón de confirmación de parada inmediata

● Potencia del gabinete de control AC: 380V / 50Hz de tres fases de 4 líneas DC: 24V

● Utilizando un controlador programable (PLC) para realizar el control del proceso y una interfaz humana programable (HMI) para la entrada de parámetros del proceso de producción, la interfaz hombre-máquina tiene configuraciones de parámetros,visualización de datos, protección de datos importantes con contraseña, alarma de fallas, visualización de fallas, características de diagnóstico de problemas.

● El dispositivo tiene funciones de control manual y automático.

● El botón del disco de funcionamiento del dispositivo utiliza un botón Schneider, a prueba de agua y polvo, excepto que hay una instrucción simbólica y se muestra en color.

● Puerto de comunicación reservado para el ordenador.

● Diseño de separación con caja de control eléctrica (impermeable)

7.5 Ambiente de trabajo del equipo: Requiere que las máquinas herramienta sean estables a largo plazo en el siguiente entorno de trabajo.

7.5.1 Potencia: AC380V ± 10%, 50 Hz ± 1 Hz.

7.5.2 Temperatura ambiente: 5 ~ 40 °C.

7.5.3 Humedad relativa: <85%.

7.5.4 Presión de aire comprimido: 0,5 a 0,8 MPa.

7.6 Seguridad del equipo

7.17.1 El equipo deberá contar con protección contra sobrecargas, dispositivos de protección individual y botones de apagado de emergencia.

7.17.2 El equipo debe estar disponible durante más de 16 horas sin averías.

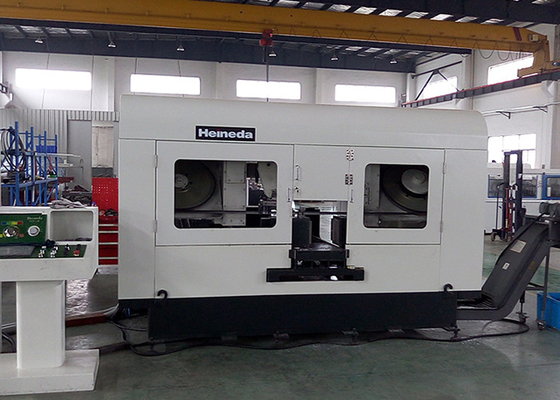

Presentación del producto

Detalles del embalaje
Espuma por dentro, película de plástico por fuera, caja de madera es opcional.
